帶甩刀破碎裝置的多級滾筒烘干機介紹

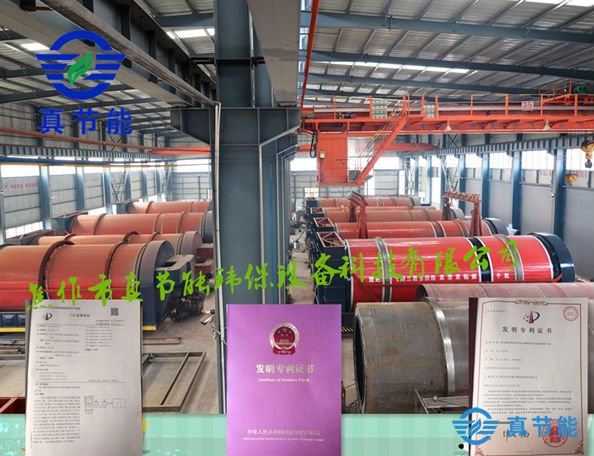

“甩刀破碎裝置及帶甩刀破碎裝置的多級滾筒污泥烘干機”，系真節能烘干機廠家申報的利產品（利號：ZL 2013 1 0365679.X）,該利技術是門針對部分高濕高粘物料而設計。
本發明涉及烘干設備的技術領域。在之前的滾筒烘干機中，內部都有打散軸，如：中國利20111016 3259.4中就提到了貫穿整個滾筒的打散軸，打散軸都是用來破碎過濕物料的結塊從而提高烘干效果，現有的打散軸一般都是靠物料在滾筒內翻滾揚料時.隨機碰上打散軸上的打散旋耙從而實現結塊的破碎，隨機性較強，有部分結塊可能碰不到旋耙，破碎的效果跟翻滾揚料的次數有關，還跟打散軸上的旋粑密度有關系，其打散效果并不是十分理想，有待提升。
這種甩刀破碎裝置及帶甩刀破碎裝置的多級滾筒烘干機。其甩刀破碎裝置包括主軸、安裝在主軸中部的兩個平行的幅盤；兩個幅盤之間至少連接有三根互相平行的甩刀桿，甩刀桿與幅盤垂直布置，每個甩刀桿上均套裝有若干個甩刀片，甩刀片的一端與甩刀桿之間為轉動副連接，甩刀片與幅盤平行布置，相鄰的甩刀桿上的甩刀之間交錯布置。采用此技術的多級滾筒烘干機，包括滾筒體、滾筒端部的封蓋。所述的滾筒體包括N 級滾筒；自內向外依次為前列級滾筒、第二級滾筒……至第N 級滾筒，該多級滾筒烘干機還設有至少一個上述甩刀破碎裝置,所述的主軸安裝在封蓋的下半部，所述的幅盤、甩刀桿位于前列級滾筒的出料端的位置。該甩刀破碎裝置，設置在多級滾筒烘干機的前列級滾筒的出料端的位置，這個位置是所有物料的必經之路.甩刀破碎裝置與物料勢必是全接觸。打散結塊基本全部破碎，這樣能夠提高打散的效率和烘干效果。
本發明破碎效果好、烘干效果好。很好的解決了高濕高粘物料易結塊，不易打散的問題。應用到公司產品“旋耙飛騰三較多回路”“自動翻耙分段聯合式”干燥設備上，就形成了針對不同濕度、不同黏度物料干燥的系列烘干機設備，適用對象十分廣泛，尤其是針對工業固廢如電鍍、石油、造紙、皮革、化工、釀造等行業，干燥效果十分理想！
